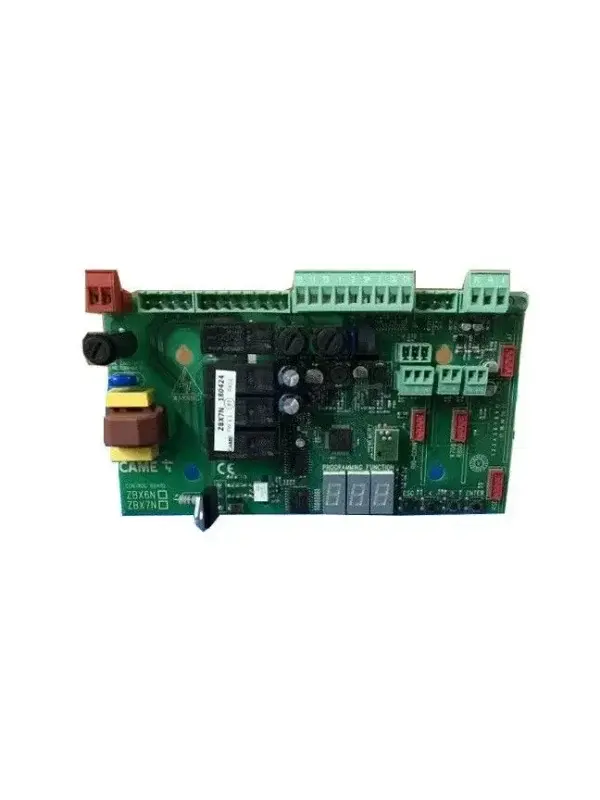

CAME 88001-0065 – Carte électronique ZBX7N

La CAME 88001-0065, également appelée ZBX7N, est une carte électronique de commande destinée aux motorisations de portail coulissant de la gamme CAME BX fonctionnant en 230 V monophasé.

Elle est conçue pour remplacer notamment les anciennes cartes 3199ZBX74 et 3199ZBX78. Contrairement aux anciennes versions à micro-interrupteurs, la ZBX7N utilise une programmation électronique avec afficheur, permettant un réglage plus précis des paramètres de fonctionnement.

Points forts

• Carte électronique CAME d’origine.

• Référence fabricant : 88001-0065.

• Modèle : ZBX7N.

• Destinée aux automatismes de portails coulissants.

• Compatible avec certaines motorisations CAME de la gamme BX.

• Fonctionnement en 230 V monophasé.

• Remplace les anciennes cartes ZBX74 et ZBX78, selon la configuration.

• Programmation électronique des paramètres.

• Afficheur de programmation et de diagnostic.

• Réglage précis des paramètres de fonctionnement.

• Gestion des ralentissements, selon la motorisation compatible.

• Gestion de la sensibilité et de la détection d’obstacles.

• Gestion des dispositifs de sécurité compatibles.

• Décodage radio pour télécommandes compatibles.

• Mémoire pouvant gérer jusqu’à 250 utilisateurs, selon la configuration radio.

• Fonctionnement possible en configuration maître/esclave, selon l’installation.

• Compatible avec les solutions CAME CONNECT avec les accessoires adaptés.

• Compatible avec certains accessoires RIO System 2.0.

• Solution idéale pour remplacer une carte électronique ancienne ou défectueuse.

Contenu

• 1 × Carte électronique CAME ZBX7N – 88001-0065.

• Notice d’installation.

Attention : la carte est vendue sans les borniers de raccordement, selon le conditionnement indiqué par certains distributeurs. Il faut donc vérifier si les borniers de l’ancienne carte peuvent être récupérés et réutilisés.

Les moteurs, télécommandes, photocellules, récepteurs radio et autres accessoires ne sont pas inclus.

Caractéristiques techniques

Marque : CAME

Référence : 88001-0065

Modèle : ZBX7N

Type de produit : carte électronique de commande

Application : automatisme de portail coulissant

Gamme compatible : CAME BX

Alimentation : 230 V AC monophasé

Fréquence : 50/60 Hz, selon l’installation

Type de moteur : motorisation coulissante CAME BX compatible

Nombre de moteurs : 1 moteur principal

Programmation : électronique par afficheur

Ancienne carte remplacée : 3199ZBX74

Autre ancienne référence compatible : 3199ZBX78, selon la version de l’automatisme

Affichage : afficheur de programmation et de diagnostic

Décodage radio : compatible avec les systèmes radio CAME prévus pour la carte

Capacité mémoire radio : jusqu’à 250 utilisateurs, selon le système radio utilisé

Gestion maître/esclave : possible selon la configuration de l’installation

Entrées de sécurité : entrées dédiées aux dispositifs de sécurité compatibles

Compatibilité CAME CONNECT : possible avec les accessoires et gateways compatibles

Compatibilité RIO System 2.0 : selon les modules et accessoires installés

Borniers : non inclus selon le conditionnement de certains distributeurs

Dimensions : à vérifier selon le schéma technique de la carte

Poids : non communiqué de manière fiable par CAME pour la carte seule

Fonctions

Gestion du portail

• Commande de l’ouverture du portail.

• Commande de la fermeture du portail.

• Arrêt du mouvement.

• Gestion des ralentissements.

• Réglage des temps de manœuvre.

• Réglage des paramètres de fonctionnement.

• Gestion de l’ouverture partielle, selon la configuration.

• Gestion des fonctions de commande automatique, si activées.

Gestion de la sécurité

• Raccordement des photocellules compatibles.

• Gestion des dispositifs de sécurité.

• Détection des anomalies de fonctionnement.

• Gestion de la sensibilité et de la détection d’obstacles.

• Gestion des ralentissements pour améliorer la sécurité de la manœuvre.

• Contrôle des entrées de sécurité.

• Diagnostic des éventuels défauts.

Gestion radio

• Enregistrement des télécommandes compatibles.

• Suppression des télécommandes enregistrées.

• Gestion de la mémoire utilisateurs.

• Compatibilité avec les systèmes de codage radio CAME prévus pour cette carte.

• Possibilité de gérer une ouverture partielle par télécommande, selon la configuration.

Fonctions complémentaires

• Programmation des paramètres par afficheur.

• Diagnostic simplifié grâce à l’affichage électronique.

• Possibilité de configuration maître/esclave, selon l’installation.

• Compatibilité avec des accessoires de connectivité CAME adaptés.

Compatibilité

La carte CAME ZBX7N – 88001-0065 est principalement destinée aux automatismes coulissants CAME de la gamme BX en 230 V.

Elle est notamment indiquée pour :

• CAME BX-74.

• CAME BX-78.

• Certaines installations équipées des anciennes cartes ZBX74 ou ZBX78.

Installation professionnelle

L’installation ou le remplacement de la carte doit être réalisé par un professionnel qualifié.

Gate Solutions PT propose également l’installation et le remplacement de la carte électronique CAME ZBX7N. Notre équipe assure le raccordement, la programmation et la mise en service de la carte selon la configuration de votre automatisme coulissant.

Installation professionnelle sur devis.
