CAME 001C005 – Système de transmission par chaîne pour portes sectionnelles

La CAME 001C005 est un système de transmission par chaîne conçu pour l'automatisation des portes sectionnelles industrielles présentant une hauteur de porte supérieure à 5,5 m.

Il permet de transmettre le mouvement d'un motoréducteur à arbre creux vers la porte sectionnelle grâce à une transmission par chaîne.

Le système comprend un arbre avec pignon Z = 26, un pignon Z = 40, une chaîne avec joint pour chaîne de 1/2" ainsi que les supports d'ancrage nécessaires au motoréducteur.

Caractéristiques techniques

• Référence : 001C005

• Type : système de transmission par chaîne

• Application : porte sectionnelle

• Hauteur de porte : supérieure à 5,5 m

• Type de transmission : chaîne

• Arbre côté motoréducteur : pignon Z = 26

• Pignon de transmission : Z = 40

• Chaîne : 1/2"

• Joint de chaîne : inclus

• Fixation : supports d'ancrage au motoréducteur

• Application : motoréducteurs CAME à arbre creux

Installation

La CAME 001C005 se monte entre le motoréducteur à arbre creux et le mécanisme de transmission de la porte sectionnelle.

L'arbre équipé du pignon Z = 26 se raccorde à l'arbre creux du motoréducteur. La transmission est ensuite réalisée par le pignon Z = 40 et la chaîne de 1/2".

Ce système est spécifiquement destiné aux portes sectionnelles dont la hauteur est supérieure à 5,5 m.

Contenu

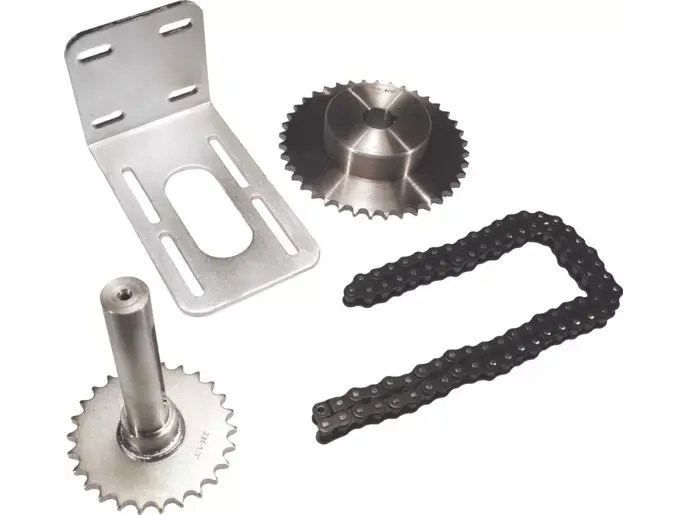

• 1 × Système de transmission CAME 001C005

• 1 × Arbre avec pignon Z = 26

• 1 × Pignon Z = 40

• 1 × Chaîne avec joint pour chaîne de 1/2"

• Supports d'ancrage au motoréducteur
